Escalas

O que é escala

Considere:

• $d$: distância medida no desenho, mapa, planta ou modelo;
• $D$: distância correspondente na realidade;
• $E$: escala.

Quando $d$ e $D$ estão na mesma unidade,

$E=\frac{d}{D}.$

Em uma redução escrita como $1:N$,

$E=\frac1N.$

Isso significa que uma unidade na representação corresponde a $N$ unidades na realidade.

Na escala $1:50\,000$:

• 1 cm no mapa corresponde a $50\,000$ cm no terreno;
• $50\,000$ cm equivalem a 500 m;
• portanto, 1 cm no mapa representa 500 m reais.

A escala é uma razão entre grandezas da mesma espécie. Depois que as unidades são igualadas, elas se cancelam; por isso, $1:50\,000$ não carrega uma unidade própria.

A regra indispensável: iguale as unidades

Não substitua 3 cm e 2 km diretamente em uma razão. Primeiro converta:

$2\text{ km}=2\,000\text{ m}=200\,000\text{ cm}.$

Só então:

$E=\frac{3}{200\,000}.$

Para revisar os fatores entre quilômetros, metros, centímetros e milímetros, consulte Unidades de medida e conversões.

Uma escolha eficiente é converter a distância real para a unidade usada na representação. Mapas e plantas costumam ser medidos em centímetros; logo, frequentemente transformamos a distância real em centímetros antes de calcular.

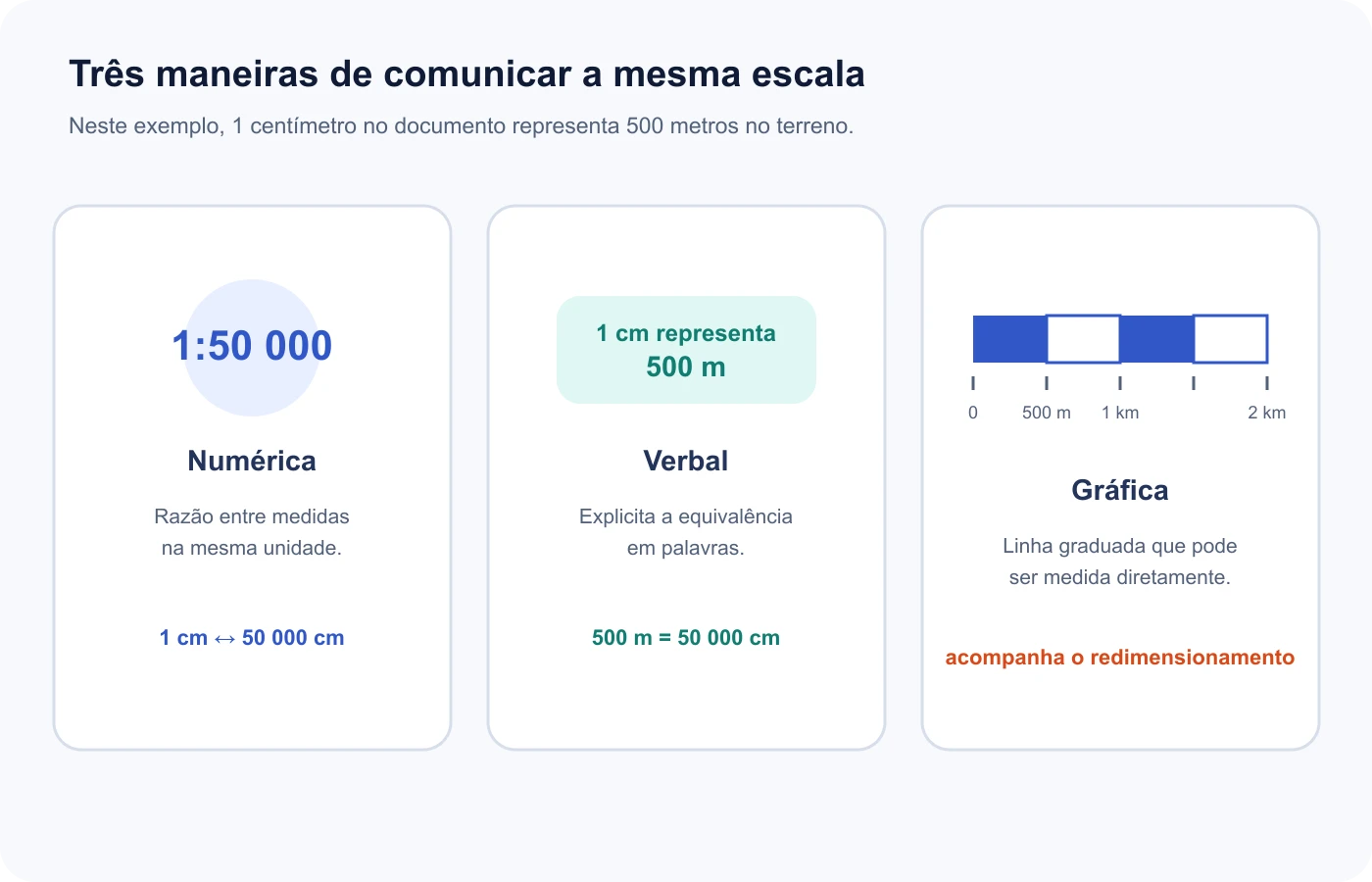

Escala numérica

A escala numérica expressa a relação como razão ou fração:

$1:25\,000\qquad\text{ou}\qquad\frac1{25\,000}.$

O numerador representa a medida no documento e o denominador, a medida correspondente no real, usando a mesma unidade.

Assim, em $1:25\,000$:

$1\text{ cm no mapa}=25\,000\text{ cm no terreno}=250\text{ m}.$

O valor 1 no numerador é típico das escalas cartográficas de redução. Em desenhos técnicos também podem existir ampliações, como $5:1$: cinco unidades no desenho representam uma unidade no objeto real.

Escala verbal

A escala também pode ser escrita em palavras:

1 cm representa 2 km.

Para convertê-la em escala numérica:

$2\text{ km}=200\,000\text{ cm}$

e, portanto,

$E=1:200\,000.$

A forma verbal facilita a leitura, mas a igualdade entre unidades continua necessária para transformar ou comparar escalas.

Escala gráfica

A escala gráfica é uma linha graduada em que os segmentos indicam diretamente distâncias reais.

Se cada segmento de uma barra mede 1 cm no documento e representa 500 m no terreno, dois segmentos representam 1 km.

Uma vantagem da escala gráfica é acompanhar ampliações e reduções proporcionais do próprio documento: se mapa e barra forem redimensionados juntos, a barra continuará servindo como referência. Uma escala numérica impressa, ao contrário, deixa de descrever o tamanho alterado.

Essa vantagem desaparece se a barra for recortada, deformada ou redimensionada separadamente do mapa.

As três relações de cálculo

Da relação $E=d/D=1/N$, obtemos:

$\boxed{D=d\cdot N}$

para calcular a distância real;

$\boxed{d=\frac{D}{N}}$

para calcular a distância na representação; e

$\boxed{N=\frac{D}{d}}$

para descobrir o denominador da escala.

Essas fórmulas são apenas reorganizações da mesma proporção. Também é possível usar Regra de três, desde que desenho e realidade permaneçam nas posições correspondentes.

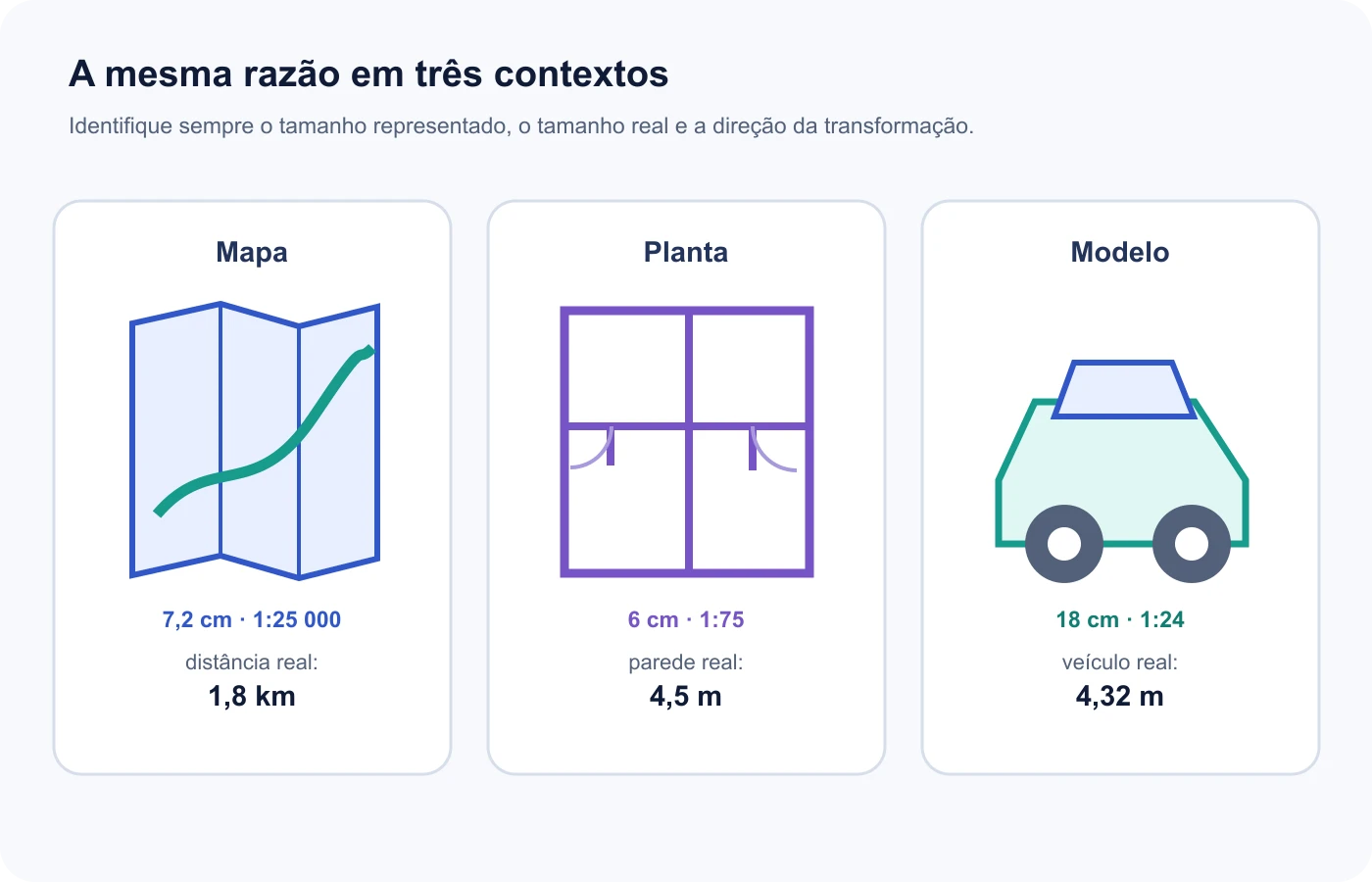

Calculando a distância real

Em um mapa de escala $1:25\,000$, dois pontos estão separados por 7,2 cm. Qual é a distância real?

Como $d=7{,}2$ cm e $N=25\,000$:

$D=d\cdot N$

$D=7{,}2\cdot25\,000=180\,000\text{ cm}.$

Convertendo:

$180\,000\text{ cm}=1\,800\text{ m}=1{,}8\text{ km}.$

Portanto, a distância real é 1,8 km.

Observe que a multiplicação produz inicialmente uma medida na mesma unidade usada para medir o mapa.

Calculando a distância no mapa

Duas localidades estão a 3 km de distância. Quanto essa distância mede em um mapa na escala $1:50\,000$?

Primeiro:

$3\text{ km}=300\,000\text{ cm}.$

Depois:

$d=\frac{D}{N}=\frac{300\,000}{50\,000}=6\text{ cm}.$

Como se trata de uma redução, faz sentido que a medida no mapa seja muito menor que a distância real.

Descobrindo a escala

Em um mapa, 4 cm representam 2 km. Determine a escala numérica.

Converta a medida real:

$2\text{ km}=200\,000\text{ cm}.$

Então:

$N=\frac{D}{d}=\frac{200\,000}{4}=50\,000.$

Logo,

$E=1:50\,000.$

Se a razão inicial não tiver numerador 1, simplifique-a. Por exemplo,

$\frac{4}{200\,000}=\frac1{50\,000}.$

Planta baixa

Uma parede mede 6 cm em uma planta de escala $1:75$. Seu comprimento real é

$D=6\cdot75=450\text{ cm}.$

Como $450$ cm equivalem a $4{,}5$ m, a parede real mede 4,5 m.

Em plantas, é comum o resultado prático ser pedido em metros, mas o cálculo começa na unidade em que a planta foi medida.

Modelos e maquetes

Um automóvel em miniatura tem 18 cm de comprimento e foi construído na escala $1:24$. O comprimento do automóvel real é

$D=18\cdot24=432\text{ cm}=4{,}32\text{ m}.$

O número 24 relaciona qualquer par de comprimentos correspondentes do modelo e do veículo, não apenas o comprimento total. Isso decorre da preservação proporcional estudada em Semelhança de figuras.

Redução e ampliação

Em uma escala $1:100$, a representação é uma redução: cada comprimento desenhado é cem vezes menor que o real.

Em uma escala $5:1$, ocorre ampliação: um detalhe de 2 mm no objeto será desenhado com

$2\cdot5=10\text{ mm}.$

Para uma razão geral $a:b$:

• $a<b$: redução;
• $a=b$: tamanho natural;
• $a>b$: ampliação.

Em questões cartográficas, a forma $1:N$ geralmente basta porque um território precisa ser reduzido para caber no documento.

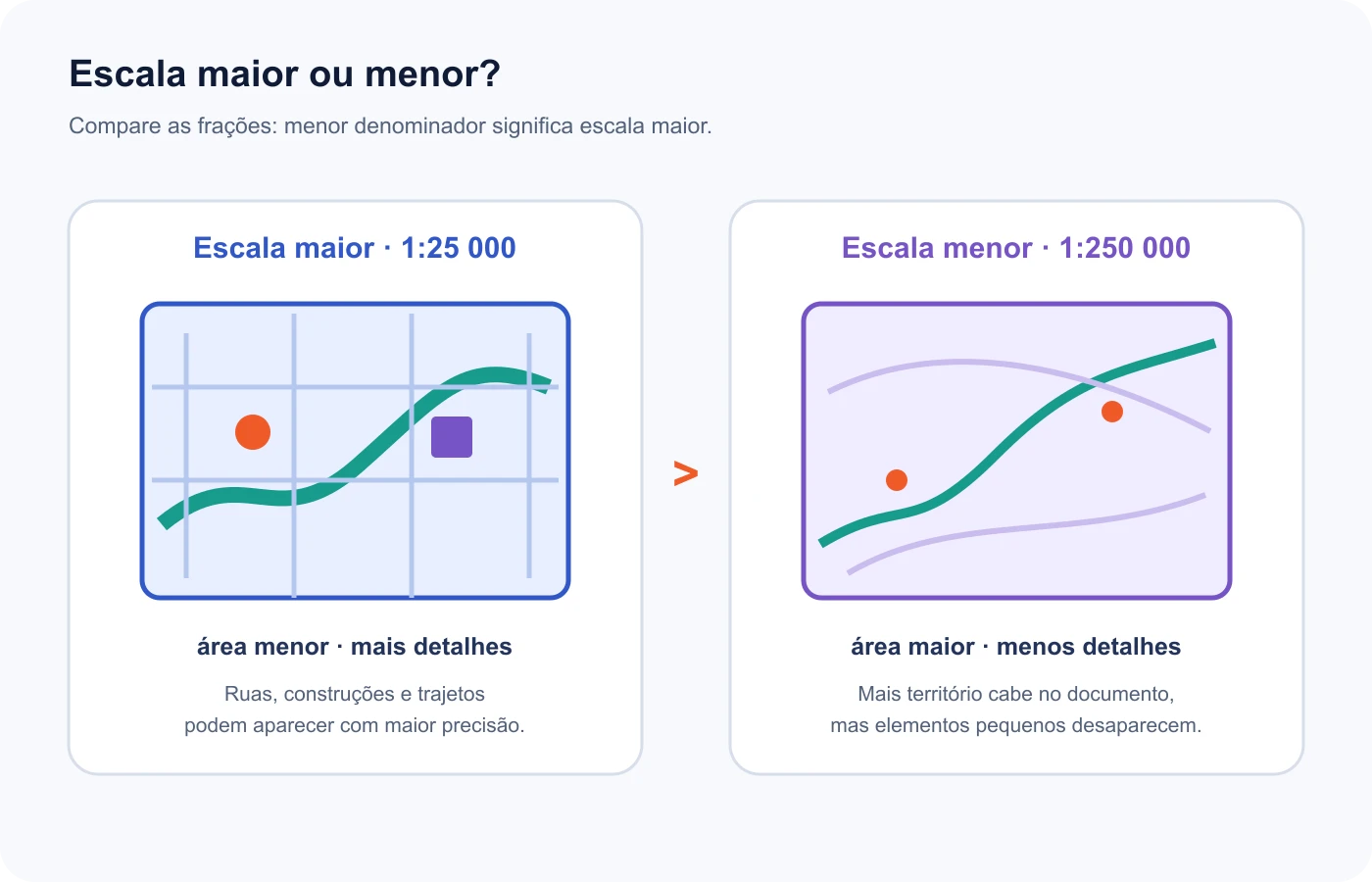

Escala maior e escala menor

Na linguagem cartográfica, escala maior corresponde a uma fração maior e, portanto, a um denominador menor.

Compare:

$\frac1{25\,000}>\frac1{250\,000}.$

Logo, $1:25\,000$ é uma escala maior que $1:250\,000$.

Em geral:

Escala	Denominador	Área abrangida	Nível de detalhe
maior	menor	menor	maior
menor	maior	maior	menor

O nome compara as frações, não o tamanho físico da folha. Esse é um dos pontos mais cobrados em provas.

Escala linear e área

Uma escala $1:N$ compara comprimentos. Se uma figura semelhante é reduzida por fator linear $1/N$, sua área é reduzida por

$\frac1{N^2}.$

Por exemplo, em uma planta $1:100$, um quadrado de 1 cm de lado representa um quadrado real de 100 cm de lado. Assim:

$1\text{ cm}^2\quad\text{na planta representa}\quad10\,000\text{ cm}^2=1\text{ m}^2.$

Não conclua que $1\text{ cm}^2$ representa apenas $100\text{ cm}^2$. O fator 100 atua nas duas dimensões. A relação entre fatores lineares e quadráticos é aprofundada em Perímetro e área.

Em modelos tridimensionais, volumes variam pelo cubo do fator linear. Essa consequência será retomada em Geometria espacial e Áreas e volumes.

Percursos curvos e medidas aproximadas

Uma distância em linha reta pode ser medida diretamente com régua. Estradas, rios e outros percursos curvos exigem uma aproximação do comprimento ao longo da curva, usando fio, tira de papel, curvímetro ou pequenos segmentos.

Depois de medir o percurso no mapa, aplique a escala normalmente. O resultado será aproximado porque depende da precisão do traçado, da medição e da própria representação.

Não confunda:

• distância em linha reta entre dois pontos;
• distância efetivamente percorrida por uma rota.

Como o tema aparece em provas

As questões costumam pedir:

• distância real a partir de uma medida no mapa;
• tamanho de um elemento em planta ou maquete;
• escala desconhecida a partir de duas medidas;
• conversão entre escala verbal, numérica e gráfica;
• comparação entre escala maior, detalhe e área abrangida;
• efeito de uma ampliação ou redução sobre comprimentos e áreas;
• interpretação de mapas redimensionados;
• medição aproximada de trajetos.

Muitas alternativas erradas resultam de uma conversão por fator 10, 100 ou 1.000 feita na direção incorreta.

Exemplo integrado

Uma planta na escala $1:200$ mostra um terreno retangular com 4,5 cm por 3 cm. Determine as dimensões e a área reais.

Para o comprimento:

$4{,}5\cdot200=900\text{ cm}=9\text{ m}.$

Para a largura:

$3\cdot200=600\text{ cm}=6\text{ m}.$

Então a área real é

$A=9\cdot6=54\text{ m}^2.$

Também poderíamos calcular a área desenhada, $4{,}5\cdot3=13{,}5\text{ cm}^2$, e aplicar o fator quadrático:

$13{,}5\cdot200^2=540\,000\text{ cm}^2=54\text{ m}^2.$

Calcular primeiro as dimensões reais costuma reduzir o risco de confundir unidades de área.

Erros frequentes

• Usar medidas em unidades diferentes na mesma razão.
• Interpretar $1:50\,000$ como 1 cm para 50.000 km.
• Somar ou subtrair o denominador em vez de multiplicar ou dividir.
• Multiplicar quando a questão pede a distância no mapa.
• Dividir quando a questão pede a distância real.
• Esquecer de simplificar a razão para a forma $1:N$.
• Afirmar que maior denominador significa maior escala.
• Confundir escala maior com maior área abrangida.
• Aplicar o fator linear diretamente a áreas.
• Confiar na escala numérica depois de redimensionar uma imagem.
• Medir em linha reta quando o enunciado pede o comprimento de uma rota curva.

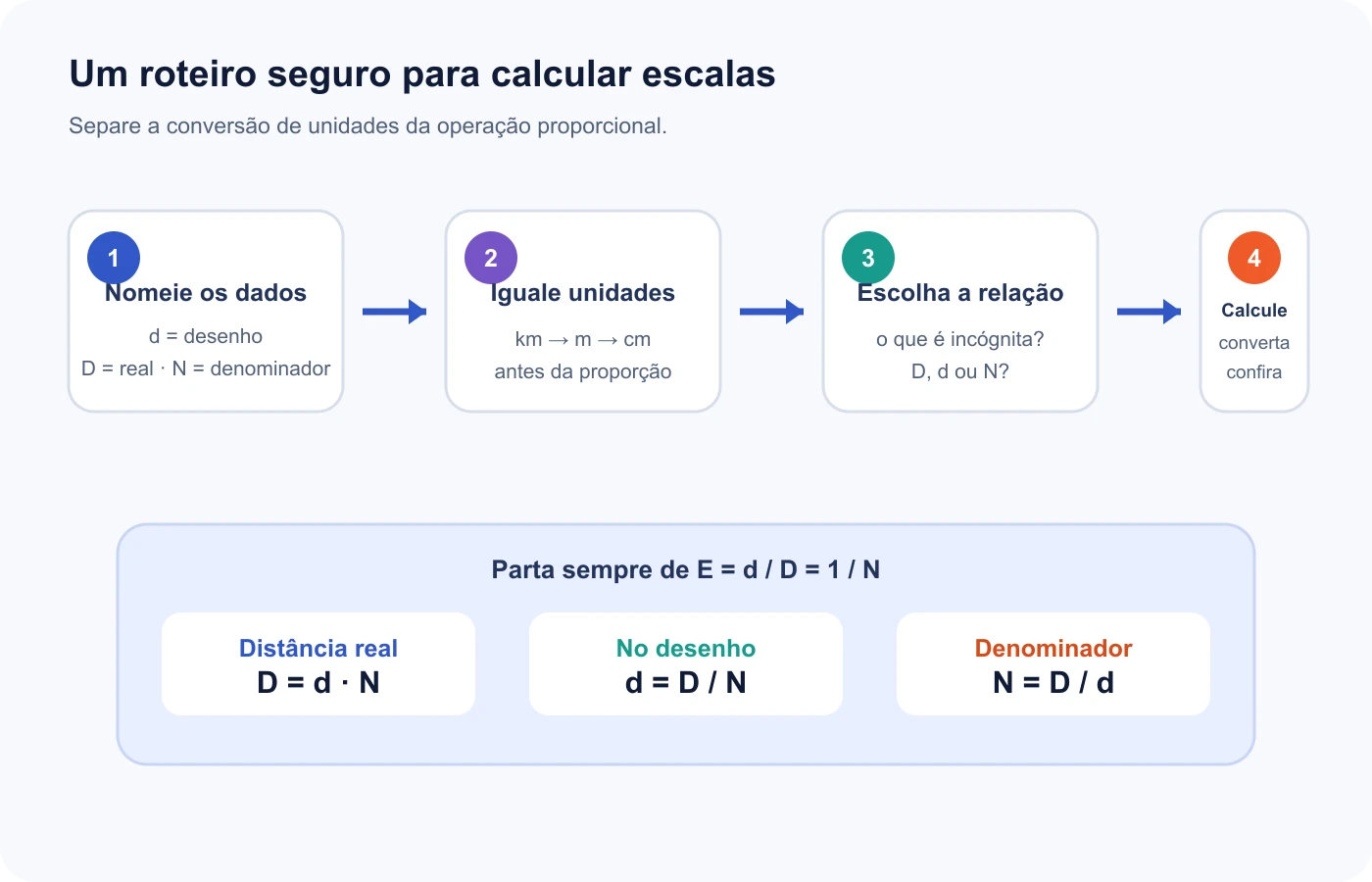

Roteiro de resolução

1. Separe medida na representação ($d$), medida real ($D$) e denominador ($N$).
2. Converta $d$ e $D$ para a mesma unidade.
3. Identifique o que a questão pede.
4. Use $D=dN$, $d=D/N$ ou $N=D/d$.
5. Faça o cálculo sem misturar a conversão de unidades.
6. Converta o resultado para a unidade solicitada.
7. Verifique se redução, ampliação e ordem de grandeza são plausíveis.

Síntese para revisão

• Escala relaciona uma medida representada à medida real correspondente.
• A relação fundamental é $E=d/D$.
• Na forma $1:N$, uma unidade no desenho representa $N$ unidades reais.
• As medidas comparadas precisam estar na mesma unidade.
• Para distância real, use $D=dN$; para o desenho, $d=D/N$; para a escala, $N=D/d$.
• Escalas podem ser numéricas, verbais ou gráficas.
• Menor denominador significa escala maior, mais detalhe e menor área abrangida.
• A escala é linear; áreas variam pelo quadrado do fator.
• Uma barra gráfica continua válida se for redimensionada junto com o mapa.

Próximos passos

Continue em Circunferência e círculo para estudar seus elementos, comprimento, área e relações angulares. Depois, Geometria espacial ampliará o estudo para sólidos e planificações.
